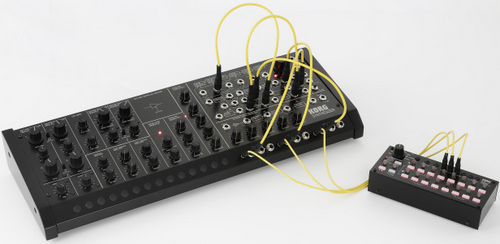

Компания KORG представила новый синтезатор KORG MS-20M KIT+SQ1. KORG MS-20M KIT+SQ1 - ключ к настоящему удовольствию от покупки настоящего аналогового синтезатора – собственноручная сборка инструмента. Набор KORG MS-20M KIT+SQ1 представляет собой возможность, позволяющую собрать полноразмерный легендарный синтезатор собственными руками. Подобно синтезатору KORG MS-20 mini, представленному публике в 2013 году, этот проект реализовывался под контролем разработчиков, участвовавших в создании популярного синтезатора KORG MS-20.
Теперь и вы можете стать обладателем исторического звучания, воссозданного лучшими инженерами KORG со 100% достоверностью. ТАкже набор KORG MS-20M KIT+SQ1 наделен фильтрами как поздней, так и ранней версии оригинального инструмента – что позволяет переключать их при необходимости. Основным отличием комплекта KORG MS-20M KIT+SQ1 от синтезатора KORG MS-20 mini - полный размер инструмента и стандартной клавиатуры. Все пачт-кабели данного комплекта изготовлены с разъемами 6.3 мм типа джек.

Основные особенности KORG MS-20M KIT+SQ1:
- старая и новая версия фильтров в комплектации
- создан под руководством инженеров, разрабатывавших оригинальный инструмент MS-20
- 100% копия аналоговой схемы оригинала
- 2 генератора VCO, 2 генератора VCA, 2 генератора VCF, 2 генератора EG и 1 генератор LFO
- внешний сигнальный процессор (ESP)
- невероятно гибкая система коммутации модулей
- разъемы MIDI и USB IN
- питание от адаптера
- точная копия оригинала, включая руководство пользователя и транспортировочную упаковку

Оригинальный синтезатор KORG MS-20 оборудовался разными типами фильтра VCF в зависимости от конкретного года выпуска инструмента. Ранние модели содержали высокий уровень обратной связи и фильтр с чрезвычайно характерным эффектом дисторшн. Модели, выпускаемые позже, оснащались менее шумным фильтром, характеризующимся более мягким и теплым звуком. В наборе KORG MS-20M KIT+SQ1 содержатся фильтры двух типов. Специальный джампер, расположенный на основной плате, используется для переключения фильтров. Это позволяет исполнителю получить именно то звучание, которое ему необходимо в данный момент.
Синтезатор KORG MS-20M тщательно копирует исходный синтезатор MS-20. Команда разработчиков во главе с оригинальными инженерами самостоятельно работала над тем, чтобы воссоздать первоначальную схему синтезатора, и когда это было необходимо заменить какую-то ее часть, эти инженеры принимали решения на основе тщательного прослушивания, для того, чтобы наиболее точно воспроизвести оригинальный звук. Звук KORG MS-20M имеет наибольшую яркость и высокое качество. Это возможно потому что его звучание, перешедшее от оригинального KORG MS-20, сохранилось и улучшилось благодаря работе команды профессионалов.

Синтезатор KORG MS-20M воспроизводит своеобразный синтез МС-20; два генератора с кольцом модуляции и габаритные генераторы с режимом удержания и задержки. VCA поддерживает базовую конструкцию оригинала, но он также был изменен, чтобы производить меньше шума, чем в оригинале.

Процессор ESP разработан экспериментальном духе МС-20. Его наличие позволяет использовать высоту или объем внешнего источника звука для управления синтезатором. Например, вы можете ввести электрогитару и использовать KORG MS-20M мини в качестве гитарного синтезатора, или подключите микрофон и используйте инструмент в качестве вокального синтезатора.

Система исправления, находящаяся справа от главной панели, позволяет создавать сложные звуки за счет подключения кабелей и изменять соединения между различными подразделениями. Возможности ограничены только воображением пользователя; различные комбинации входных модуляций, вывода и триггера, выборки, хранения и генератор шума могут производить невероятное разнообразие звуков. Благодаря коммутации в соответствии с таблицей KORG MS-20M, которая расположена на панели, даже новичок сразу может начать пользоваться всеми преимуществами инструмента.

Усилия разработчиков направленные на то, чтобы оставаться верными оригиналу, не ограничивается только корпусом и дизайном данного инструмента. Даже пакет программ, который содержит KORG MS-20 Mini, воспроизводит оригинал настолько, насколько это возможно. Также в комплектацию включен оригинальное руководство пользователя KORG MS-20M и пользовательские настройки, поясняющие, как именно вы можете создавать звуки. Теперь и вы можете испытать весь трепет и волнение от исполнения на данном инструменте, подобно тому, как это происходило со времени его первого выпуска в 1978 году.

Синтезатор KORG MS-20M может питаться от сетевых адаптеров, все внутренние схемы с их электрическими параметрами в точности копируют параметры подлинного синтезатора KORG MS-20.
Синтезатор KORG MS-20M имеет MIDI разъем, предназначенный для передачи нотного текста, а разъем USB-MIDI позволяет передавать и принимать нотные сообщения. Вы даже можете подключить KORG MS-20 Mini к компьютеру и играть вместе с секвенсор.

Технические характеристики KORG MS-20M KIT+SQ1:
Клавиатура (количество октав и клавиш): 3 октавы и 37 клавиш;
Основные контроллеры: управляющее колесико (с щелчком по центру), Momentary (переключатель) GND (земля);
Выходы и входы: USB (Type B), MIDI IN, DC12V, выход на наушники (33 Ом, стерео джек 6.3 мм, 48 мВ), сигнальный выход (моноджек 6.3 мм, выходное сопротивление 2 В p-p 3.5 кОм), сигнальный вход (моноджек 6.3 мм);
Потребление энергии: 9 Вт;
Питание (напряжение): - 12 В;
Размеры: 573 мм х 316 мм х 248 мм;
Масса: 6.3 кг;
Комплектация: патч-провода (х 10), адаптер питания (1.5 А, 12 В);

Секция управления:
1. Клавиатура (количество октав и клавиш): 3 октавы и 37 клавиш;
2. Генератор VCO 1, управляемый напряжением (Voltage Controlled Oscillator 1);
Scale (6 октав, + цент, - цент): (32', 16', 8', 4');
Форма волны (Wave Form): 4 режима (пилообразная, квадратная — прямоугольная, треугольная, белый шум);
Регулятор PW (прямоугольный импульс, ширина): 1 : 1 – 1 : бесконечность;
3. Генератор VCO 2, управляемый напряжением (Voltage Controlled Oscillator 2);
Scale (6 октав, + цент, - цент): (16', 8', 4', 2');
Форма волны (Wave Form): 4 режима (кольцевой модулятор, квадратная, прямоугольная, треугольная);
Сдвиг высоты (Pitch): +- 1 октава;
4. Генераторы VCO – мастер-управление (Master tune);
Высота (общая ): +- 100 центов;
Портаменто (Portamento ): 10 секунд (макс. );
Частотная модуляция с помощью MG/T.EXT (глубина Frequency Modulation): -5 В - +5 В;
Частотная модуляция с помощью EG1/EXT (глубина Frequency Modulation): -5 В - +5 В;
5.Микшер VCO (уровни): уровень VCO 1 и уровень VCO 2;
6. Обрезной фильтр НЧ VCF HPF, управляемый напряжением (Voltage Controlled High Pass Filter);
Частота среза (Cutoff Frequency ): 50 Гц - 15,000 Гц;
Резонанс (Peak): отсутствует;
Частотная модуляция с помощью MG/T.EXT (частота среза, глубина Cutoff Frequency Modulation): -5 В - +5 В;
Частотная модуляция с помощью EG2/EXT (частота среза, глубина Cutoff Frequency Modulation): - 5 В - +5 В;
7. Обрезной фильтр ВЧ VCF LPF, управляемый напряжением (Voltage Controlled Low Pass Filter):
Частота среза (Cutoff Frequency ): 50 Гц - 15,000 Гц;
Резонанс (Peak): отсутствует;
Частотная модуляция с помощью MG/T.EXT (частота среза, глубина Cutoff Frequency Modulation): -5 В - +5 В;
Частотная модуляция с помощью EG2/EXT (частота среза, глубина Cutoff Frequency Modulation): - 5 В - +5 В;
8. Генератор огибающей 1 (Envelope Generator 1);
Задержка (Delay): 10 секунд;
Атака (Attack): 10 секунд;
Затухание (Release): 10 секунд;
9. Генератор огибающей 2 (Envelope Generator 2);
Задержка (Delay): 10 секунд;
Атака (Attack): 10 секунд;
Затухание (Release): 10 секунд;
Спад (Decay): 10 секунд;
Сустейн (Sustain): 0 В - 5 В;
10. Модулирующий генератор (LFO);
Форма волны (Wave Form): 6 режимов (узкий импульс, квадратная, широкий импульс, прямая пилообразная, треугольная, обратная пилообразная);
Частота: 0.1 Гц - 20 Гц;
11. Основные контроллеры (ручное управление): управляющее колесико (с щелчком по центру), Momentary (переключатель) GND (земля);
12. Включение питания / громкость: Volume;
13. Индикация (тип): светодиодная (включение питания, частота модулирующего генератора, клавиатурный триггер);

Секция обработки внешнего сигнала (External Signal Processor):
1. Секция управления;
Уровень входного сигнала (Signal Level);
Фильтр Low (частота среза): 50 Гц - 2,500 Гц;
Фильтр High (частота среза): 100 Гц - 5,000 Гц;
Управляющее напряжение (настройка CV Adjust);
Порог срабатывания (регулятор Threshold level);
2. Вход и выходы;
Входной сигнал (Signal In);
Выход усилителя (Amp Out);
Выход полосового фильтра (Band Pass Filter Out);
CV Out (0 ~ +8.4 В) — выход управляющего напряжения;
ENV Out (0 ~ +5 В) — выход напряжения огибающей;
Trig Out (+5 В -> GND) — выход напряжение переключения;
3. Светодиодные индикаторы: Trigger, Peak;

Патч-панель:
1. Клавиатура;
Выходное напряжение (экспоненциальное KBD CV OUT): 0 - +8 В;
Триггерный выход (KBD Trig Out): +5 В -> GND;
Вход напряжения (управляющее VCO-1 + VCO-2 CV In, линейная зависимость): 0 - +8 В;
Вход напряжения (управляющее VCO-2 CV In, линейная зависимость): 0 - +8 В;
2. Генератор VCO:— вход внешнего управления частотами (VCO-1 + VCO-2): -5 В +5 В;
(окт/В);
3. Генераторы VCF;
Вход сигнала (внешнего): 3 В p-p макс.;
Управляющее напряжение для НЧ обрезного фильтра (Voltage Control HP Filter Cutoff Freq): -5 В - +5 В (2 окт/В);
Управляющее напряжение для ВЧ обрезного фильтра (Voltage Control LP Filter Cutoff Freq): -5 В - +5 В (2 окт/В);
4. Вход суммарного сигнала (внешняя модуляция VCO + VCF): T.EXT (-5 В - +5 В);
5. Вход для внешнего Управление начальным усилением (Initial Gain): 0 - +5 В;
6. Генераторы EG;
Выход огибающей (стандартный EG 1): -5 В - 0 В;
Выход огибающей (инверсный EG 1): -5 В - 0 В;
Триггерный вход (EG 1 + EG 2): -> GND;
Триггерный вход (EG 1): -> GND;
Выход огибающей (инверсный EG 2): -5 В - 0 В;
7. Генератор MG;
Выход волновых форм (треугольных): прямая пилообразная, треугольная, обратная пилообразная (5 В p-p);
Выход волновых форм (прямоугольных): короткий импульс, квадратная, широкий импульс (0 ~ +5 В);
8. Noise Generator;
Генератор розового шума (выход Pink): 5 В p-p;
Генератор белого шума (выход White): 5 В p-p;
9. Sample&Hold Generator;
Триггерный вход Clock: -> GND;
Вход для сэмпла: 5 В p-p макс.;
Выход генератора S/H: 5 В p-p макс.;
10. Modulation VCA Generator;
Вход управляющего напряжения (0 ~ +5 В);
Сигнальный вход (-5 В ~ +5 В);
Сигнальный выход (-5 В ~ +5 В);
11. Ручной контроллер;
Выход переключателя: -> GND (без фиксации состояния);
Выход колеса: -5 В < 0 В > +5 В;
12. Выходной сигнал (Signal Out): 2 В p-p;
Выходное сопротивление: 3.5 кОм;
13. Выход на наушники (Phones): 33 Ом 48 мВ;
14. USB: USB-MIDI вход/выход (Тип B, передаются и принимаются только ноты, без velocity);
15. MIDI: вход MIDI (принимаются только ноты, без velocity);

Комплект поставки:
Панели (нижняя, тыльная, лицевая);
Скобы (L-образные, две штуки);
Боковые панели (правая и левая);
Крышки (правая и левая);
Большой регулятор (семь штук);
Шасси для плат;
Малый регулятор (29 штук);
Вкладыши из резины (10 штук);
Ножки из резины (4 штуки);
Крюк для подвешивания кабеля;
12 мм блестящие гайки (36 штук);
Шайбы (36 штук);
Винты (36 штук);
11 мм матовые гайки (30 штук);
11 мм блестящие гайки (шесть штук);
Модули (клавиатурный, колесный);
Платы (панелей: тыльной/коммутационной, левой, правой; VR (малая), плата VR (большая), системы питания);
Гаечный ключ;
